概述

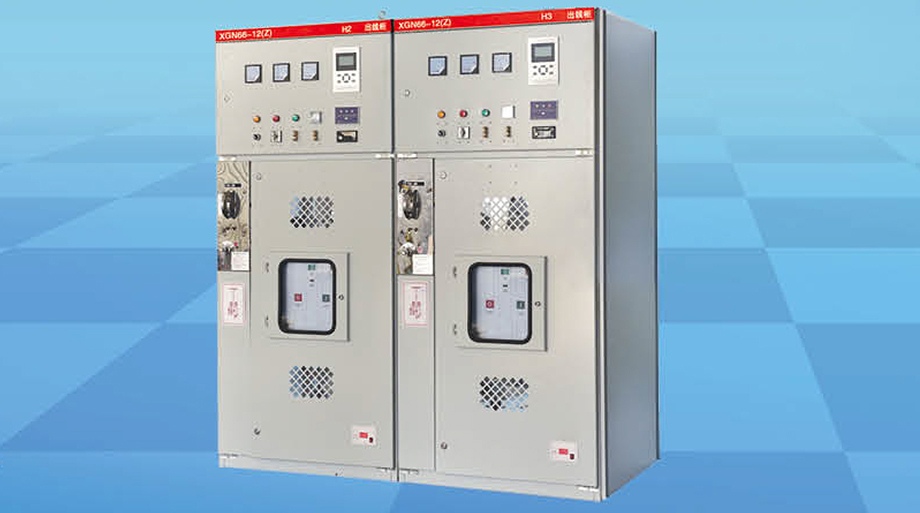

XGN66-12(Z)箱型固定交流金屬封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品。
該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的 50%，斷路器具有可靠性高，性能好；“五防”聯鎖機構可靠、簡單等優點。開關柜是 3.6、7.2、12kV 三相交流電 50Hz 單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

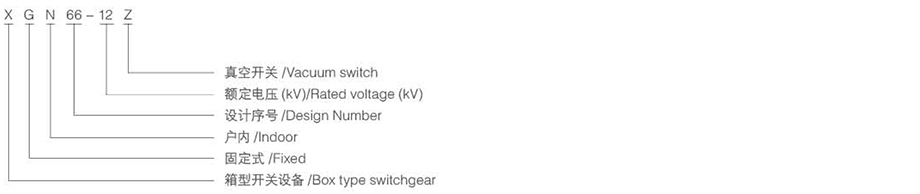

型號含義
使用環境
◆ 海拔高度不超過 1000m；
◆ 環境溫度：－25℃ ~ +40℃，24 小時內平均溫度不超過+35℃；
◆ 水平傾斜度不大于 3°；
◆ 地震強度不超過 8 級；
◆ 無劇烈振動和沖擊及爆炸危險場所。
結構特點
◆ 柜體采用優質角鋼焊接而成；
◆ 斷路器室位于柜體中 ( 下 ) 部，安裝、調試、維護方便。標準配裝 VS1 斷路器，并設有壓力釋放通道，確保人身安全；
◆ 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；
◆ 整柜防護等級 IP2X；
◆ 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求；
◆ 具有可靠的接地系統；
◆ 門上裝有觀察窗，可清楚觀察到柜內元件的工作狀態；
◆ 操作機構閉鎖采用同 XGN2-12 柜用的 JSXGN 閉鎖機構，簡單可靠方便實用；
◆ 進出線電纜低于柜體前部，方便用戶連接。

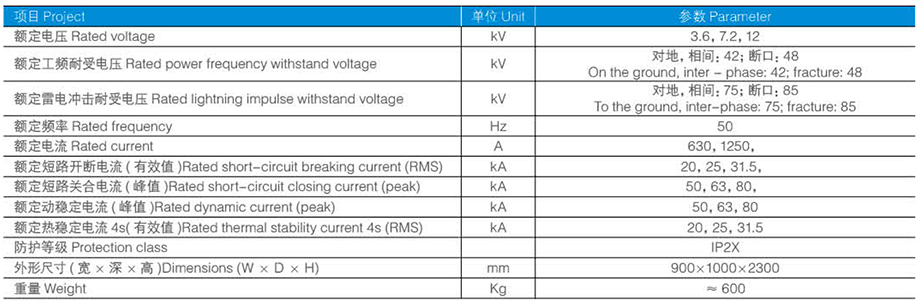

主要技術參數
