概述
XL-21 型低壓動力配電柜適用于發電廠及工礦企業中,在交流電壓 500 伏及以下的三相四線系統作動力配電之用。
XL-21 型低壓動力配電箱系戶內裝置墻安裝,屏前檢修。

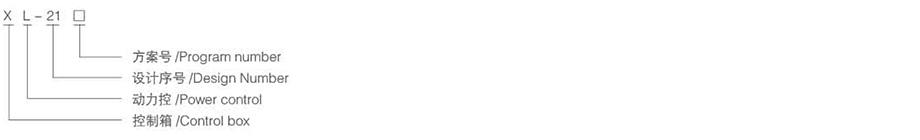

型號及含義
結構特征

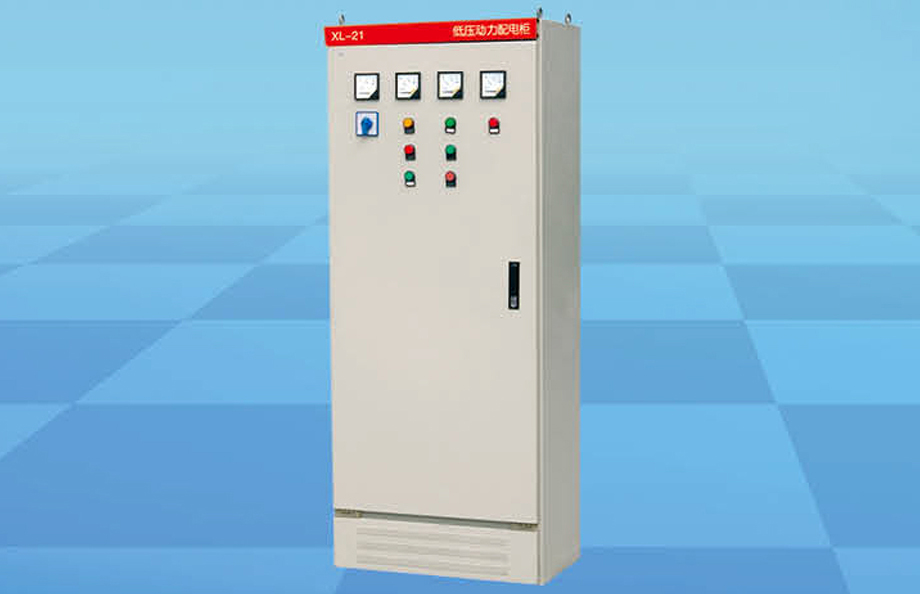

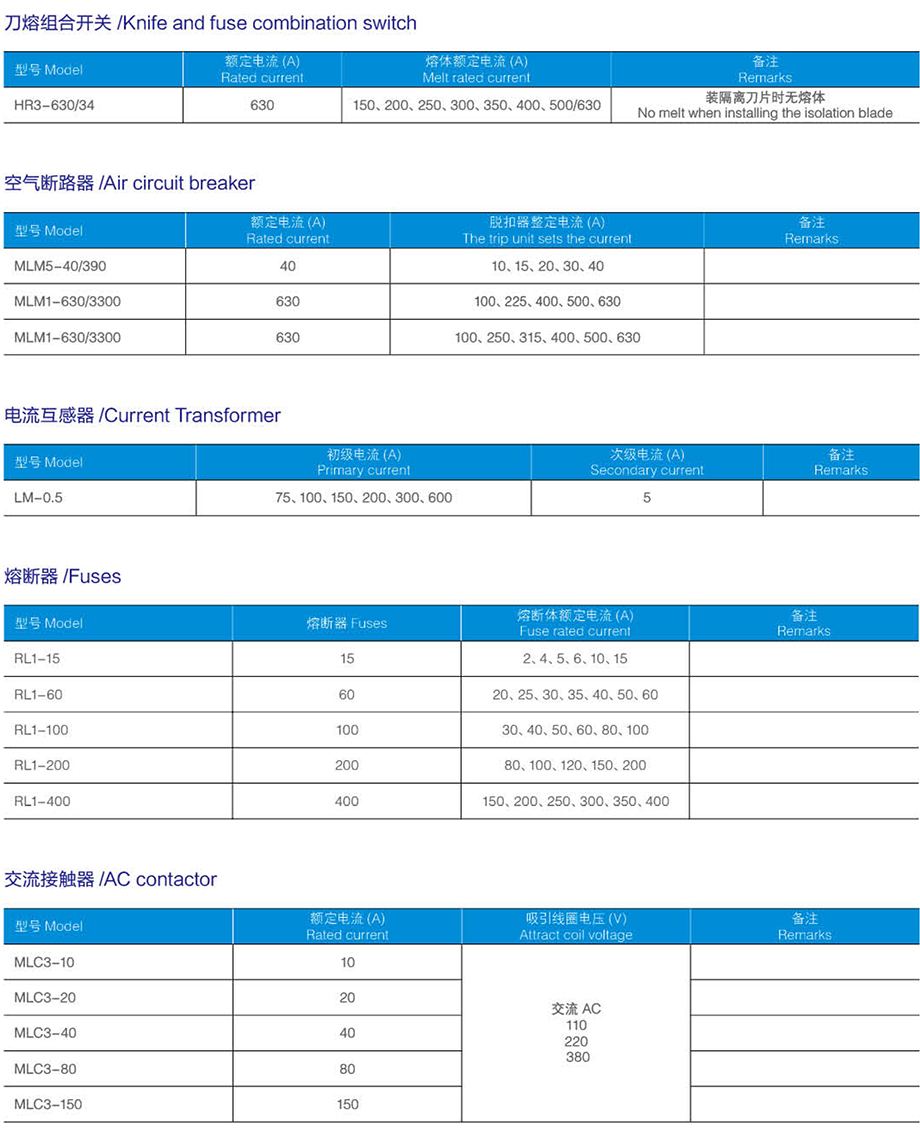

XL-21 型低壓動力配電柜系封閉式,外殼用鋼板變制而成,刀開關操作手柄裝于前右柱上部,可以作為切換電源之用。配電箱前面裝有一只電壓表,指示母線的電壓。配電箱前面有門,門打開后配電箱內全部設備敞露、便于檢修維護。本配電箱用用國內自行設計的型組件,具有結構緊湊,檢修方便,線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外,還裝有接觸器和熱繼電器,箱前門可裝操作按鈕和指示燈。
